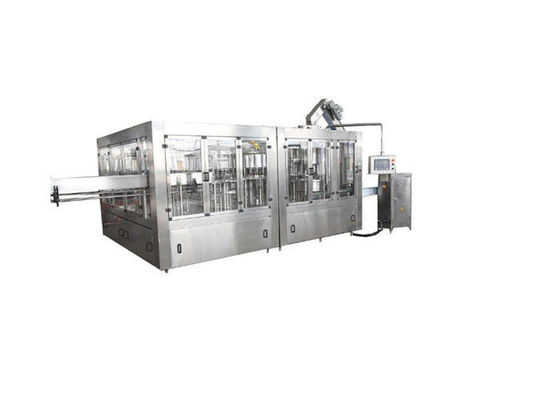

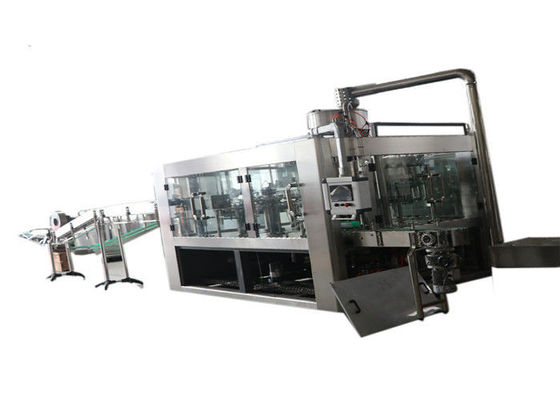

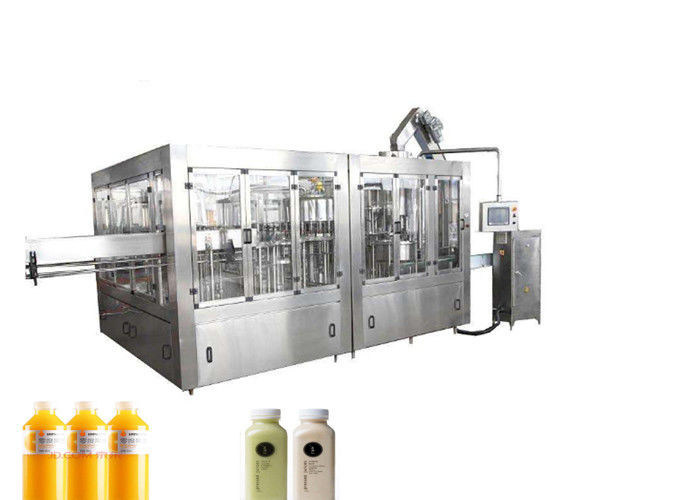

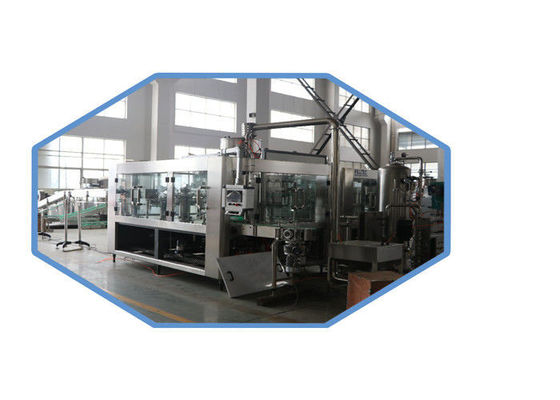

PLC 통제되는 탄산 청량 음료 충전물 기계, 소다 병에 넣는 장비

PLC 통제되는 탄산 청량 음료 충전물 기계, 소다 병에 넣는 장비

우리의 기계 묘사:

단청 블록 기계는 함께 헹구고, 채우고 모자를 씌우기 통합됩니다;  이 제품은 애완 동물 병에서 포장된 탄산 음료를 위해 이용됩니다; 일본과 독일에서 가장 진보된 기술은 디자인에서 채택됩니다.

병은 공기 컨베이어를 통해서 기계3에서 1의 헹구는 부속으로 들어갑니다. 회전하는 디스크 캐치 병 및 회전에 설치된 그리퍼 180도 이상 그것은 그리고 좁은 통로에 배경을 직면하. 특별한 헹구는 지역에서는, 그리퍼에 분사구는 벽에 있는 병을 헹구기 위하여 물을 살포합니다.

헹구고 배수 후에, 가이드 레일에 따라서 180 도가 병에 의하여 돌고 좁은 통로 얼굴 하늘을 만듭니다. 다음 헹궈진 병은 병 별 바퀴를 찌르기를 통해 채우는 부분으로 옮겨집니다. 충전물로 들어가는 병은 목 보유 판 옆에 파악입니다. 충전물 벨브는 캠에 의하여 여기저기 깨달을 수 있습니다 행동했습니다. 그것은 압력 채우는 방법을 채택합니다. 채울 끝낼 때 좁은 통로가에 의하여 내려가고 만질 때 충전물 벨브가, 충전물 벨브 위로 이동하고 떠납니다 좁은 통로를 열리고 채우는 시작됩니다.

가득찬 병은 바퀴를 찌르는 파악 목 전환을 통해 모자를 씌우는 부분으로 옮겨집니다. 정지 조이는 칼은 병 목을, 지킵니다 병 강직한 자전을 이끕니다. 나사 모자를 씌우는 머리는 혁명과 autorotation에서 유지합니다. 그것은 수 있어, 붙잡기를 포함하여 전체적인 모자를 씌우는 과정을 완료할, 캠의 활동을 통해 출력하는 조이는 누르. 가득찬 병은 바퀴를 찌르기를 통해 다음 과정에 병 출구 컨베이어로 옮겨집니다. 전체적인 기계는 창으로 동봉하는 창의 바닥에 1대의 기계에 대하여 3의 첨단에는, 반환 공기 출구가 있다 더 높습니다, 동봉하는 창의 고도 둘러싸입니다

전체적인 기계는 인간 기계 공용영역으로 터치스크린을 가진 PLC에 의해 통제됩니다. 저장 탱크에 있는 음료 양은 자동적으로 통제될 수 있습니다. 아무 병도 없을 경우 충전물 및 모자를 씌우는 것은 자동적으로 멈추어질 것입니다. 병이 잘못하여 속박될 모자가 유효하 때, 기계는 자동적으로 멈추어질 수 있습니다.

1. 채우는 monoblock 반지를 포함하여 이 탄산 충전물 기계 선 1대의 기계, 경고 갱도, 병 건조기 (공기 칼), 자동적인 수축 소매 레테르를 붙이는 기계, 증기 수축 갱도, 잉크젯 프린터, 영화 수축 감싸기 포장기 등에서 3개를 모자를 씌우기.

2. 병 수용량: 500 ml

3. 채우는 속도: 3500 bph.

특징:

1. 특별한 물자로 만들어야 하는 아래로 기구, 전송 부속 및 몇몇 부속을 제외하고. 다른 예비 품목은 스테인리스 304로 만듭니다.

2. 롤러 베어링은 스테인리스로 만듭니다, 바다표범 어업 반지는 EPDM 물자로 만들고, 플라스틱은 UMPE로 만듭니다.

3. 그리퍼는 그리고 빠르 착용 부속이, 좁은 통로의 나사 부속 고무 그리퍼에 의해 오염되는 피할 수 없는지, 좁은 통로가 또한 스테인리스로, 전통적인 고무 그리퍼와 비교해, 그것 만드는 파악이 다량 위생, 내구재인 스테인리스, 위치로 만듭니다.

4. 높 능률적인 분무 노즐, 그것은으로 갖춰진 병의 inwall의 어떤 위치든지에 그리퍼 발전하골, 물을 헹구기 저장할 수 있습니다. 물 유출을 방지할 수 있는 분무 노즐의 위 덮개가 있습니다; 그리고 규정합니다 재생하고 구멍을 분사구의 밑에 재생합니다 관을 있습니다.

5. 시간을 헹구는 것은 4 초 동안 보장될 수 있습니다.

6. 회전하는 부속의 고도를 다른 병 고도를 위해 적응시키기 위하여 조정해서

7. 동기부여는 장치를 통과된 기구에 있는 몬 체계에서 파생됩니다.

8. 물을 헹구기의 공급은 솔레노이드 벨브에 의해 통제됩니다

기술적인 모수
